 Lightning Protection - SCHIRTEC AG!

  SCHIRTEC AG is specialized in the production of E.S.E. Ligthning Conductors, Surge Protection Devices and Earthing Materials.

Компания SCHIRTEC AG расположена в г. Вена в Австрии. Она  специализируется на молниезащите, заземлении и защиты от перенапряжений.

SCHIRTEC занимается широким спектром вопросов, связанных с активной молниезащитой, а также непосредственно производит E.S.E. системы активных молниеотводов (конструкции для грозозащиты) и оборудование с применением новейших технологий, экзотермических сварочных элементах и оборудованию по защите от перенапряжения в электросети.

Главная цель компании SCHIRTEC - удовлетворение всех запросов своих клиентов. По нашему мнению, достижение отличных результатов в сфере молниезащиты возможно исключительно путем предоставления товаров высокого качества по разумным ценам. Собственная лаборатория по контролю и поддержке качества нашего товара позволяет SCHIRTEC гарантировать полную работоспособность фирменных устройств молниезащиты.

В ассортименте продукции Компании:

  • Системы молниезащиты (активная молниезащита, внутренняя молниезащита).
  • Мачты и опоры.
  • Заземление, элементы токоотводов молниезащиты.
  • Колодцы.
  • Измерительные приборы.
  • Устройства защиты от перенапряжения в электросети и др.

Системы активной молниезащиты SCHIRTEC применяют для защиты таких обьектов:

  • Молниезащита дома
  • Молниезащита  загородного дома.
  • Молниезащита дачного дома.
  • Молниезащита коттеджа.
  • Молниезащита зданий и сооружений (различных вида построек).
  • Молниезащита  промышленных объектов (складских помещений, хранилищ, мачт, теле-радио вышек и башен).
  • Молниезащита социальных учреждений и административных зданий (школ, офисов, банков, кафе, ресторанов, вокзалов и других строениях).

 Отличительные качества продукции SCHIRTEC:

Продукция  компании  аккредитована  до ISO - 9001, что означает детализированную разработку на каждом этапе всего производства систем активной молниезащиты.

Фирма SCHIRTEC гордится высоким качеством своих товаров, полностью соответствующих европейским стандартам для систем молниезащиты. Использование исключительно качественных материалов и новых технологий, а также постоянный контроль и тестирование продукции позволяют нашей компании сохранять лидирующие позиции в вопросах молниезащиты.

Именно поэтому клиенты SCHIRTEC могут быть абсолютно уверены в надежности и долговечности нашей продукции.

-  Продукция SCHIRTEC разрабатывается с помощью самых новых технологий и в соответствии со всеми необходимыми европейскими стандартами, каждая ее деталь поддается скрупулезной проверке на всех этапах производства. Она не содержит радиоактивных лементов, поэтому Вы можете быть полностью уверены в ее безопасности.

- Все оборудование имеет полную сопроводительную документацию: заключения, гарантийные талоны, паспорта, европейские и отечественные сертификаты.

- На всю продукцию выдается двухлетняя гарантия, которая на протяжении всего срока действия включает бесплатную информационную поддержку, а также, в случае необходимости, выезд мастера и настройку оборудования.

Молниеприемники SCHIRTEC E.S.E.

 Молниеприемники SCHIRTEC E.S.E. характеризуются тем, что они не содержат радиоактивных элементов и при этом защищают значительное пространство из одной точки, активизируясь при риске поражения молнией благодаря эффекту возрастания напряжѐнности электрического поля в атмосфере в грозовую погоду.

 Молниеприемник имеет достаточные размеры и качество, чтобы выдержать удар самой мощной молнии. Ионный генератор, индукционная катушка и предохранитель обладают высоким сопротивлением. Ионный генератор покрыт специальной эпоксидной смолой, защищающей его от внешней среды.

Ускоритель заряженных частиц и атмосферные электроды спроектированы таким образом, что могут заряжаться разными электрическими потенциалами, благодаря чему предназначение молниеотвода – заставить электроды работать и как ресурс, вырабатывающий дополнительную ионизацию, и как ускоритель заряженных частиц.

Вывод заземляющего устройства выполняет функцию заземления молниеуловителя. При этом обеспечивается временное соединение между точкой крыши и трубой вывода заземлителя.

 Молниеприемники (молниеотводы) SCHIRTEC E.S.E. изготавливают из нержавеющих материалов, эта их особенность задокументирована в Сертификате «TUV». Допустимая нагрузка молниеотвода по току проверена испытательным методом в Лабораториях BET и CTI, Вена. Время начальной ионизации и соответствующий ему метод начальной ионизации задокументированы по испытаниям, проведенным в Лаборатории ICMET.

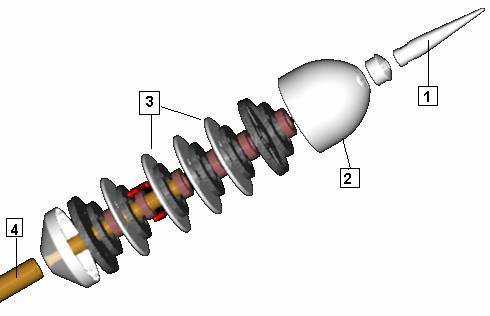

Cхема молниеприемника SCHIRTEC E.S.E

Детали молниеотвода состоят из четырёх частей:

1. Молниеуловитель (приемный наконечник);

2. Ионный генератор;

3. Ускоритель заряженных частиц и атмосферные электроды;

4. Ножка основание (вывод заземляющего устройства).

Самым важным фактором в молниеотводе SCHIRTEC E.S.E. можно назвать радиус защиты. Он зависит от расчѐта уровня и значения ΔТ, которое выводят из результатов испытаний продукции.

Уровень защиты вычисляется как указано в Дополнении к стандарта NFC 17 102.

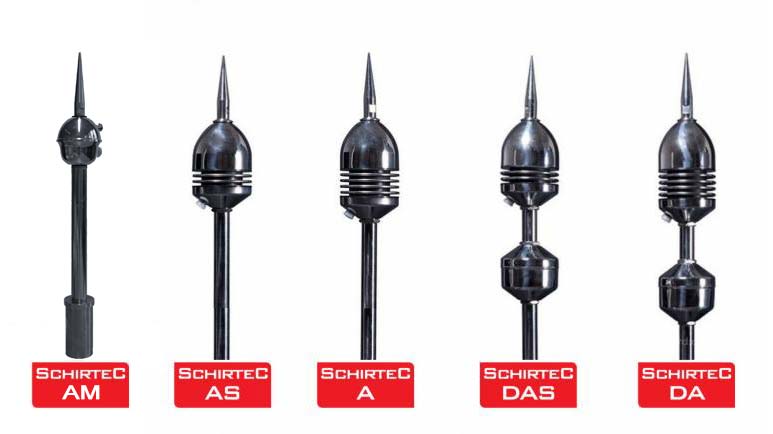

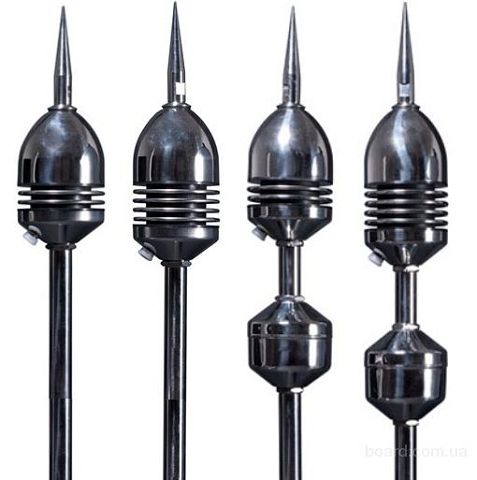

Активные молниеприемники SCHIRTEC E.S.E.



Молниеотвод SCHIRTEC E.S.E S-AM







No:

Описание

Тест. Итог ΔT(µs)

Мате-риалы

Размер(cm.)

Вес
(кг.)

S-AM



Тип E.S.E. Молниеотвод

15 µs (NF C 17-102: 2011)



 17 µs

 Нержа-веющая сталь

 48 x 9



 1,3

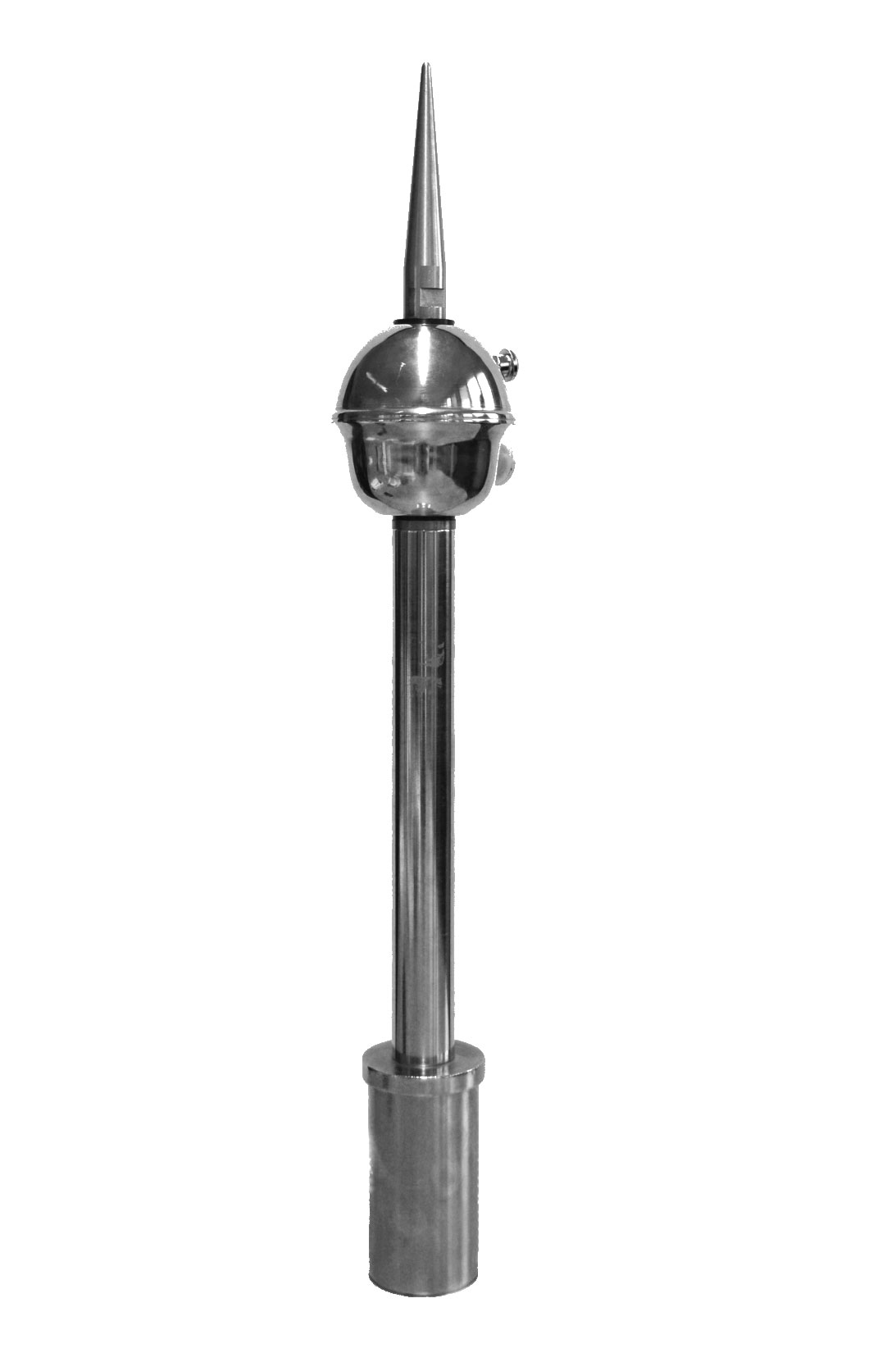

Молниеприемник SCHIRTEC E.S.E S-AM

  • Мини-модель для частных домов и вилл
  • Встроенный ионный генератор
  • Снабжено менее потенциала в области защиты
  • Изготовлена из нержавеющей стали
  • Применимая для всех объектов





Молниеотвод SCHIRTEC E.S.E S-AS





No:

Описание

Тест. итог ΔT(µs)

Мате-риаллы

Размер

Вес

(кг.)

S-AS

Тип E.S.E. Молниеотвод

NFC 17 102  ΔT:30 µs

36

Нержа-веющая сталь

55X12

2,6



Молниеприемник SCHIRTEC E.S.E S-AS

  • Мини-модель (уменьшены электроды ионного генератора)
  • Встроенный ионный генератор
  • Изготовлена из нержавеющей стали
  • Применяется для всех объектов





Молниеотвод SCHIRTEC E.S.E S-A



No:

Описание

Тест. итог ΔT(µs)

Мате-риалы

Размер

Вес
(кг.)

S-A



Тип E.S.E. Молниеотвод

NFC 17 102 для ΔT:60 µs



 68

 Нержа-веющая сталь

 59x12

 2,8



Молниеприемник SCHIRTEC E.S.E S-A

  • Первая модель, что была представлена на мировом рынке
  • Применяется для частных домов, коттеджей и вилл
  • Встроенный ионный генератор
  • Изготовлена из нержавеющей стали
  • Применяется для всех объектов





Молниеотвод SCHIRTEC E.S.E S-DA





No:

Описание

Тест. Итог ΔT(µs)

Мате-риалы

Размер

Вес
(кг.)

S-DA



Тип E.S.E. Молниеотвод

 NFC 17 102 для ΔT:60 µs



 75

 Нержа-веющая сталь

 70X12

 4,1



Молниеприемник SCHIRTEC E.S.E S-DA

  • Двойная активная молниезащита
  • Встроенные два ионных генератора
  • Изготовлена из нержавеющей стали
  • Применяется для всех объектов





Молниеотвод SCHIRTEC E.S.E S-DAS







No:

Описание

Тест. Итог ΔT(µs)

Мате-риалы

Размер

Вес
(кг.)

S-DAS



Тип E.S.E. Молниеотвод

NFC 17 102 для ΔT:45 µs



 45

 Нержа-веющая сталь

 66X12



 3,8

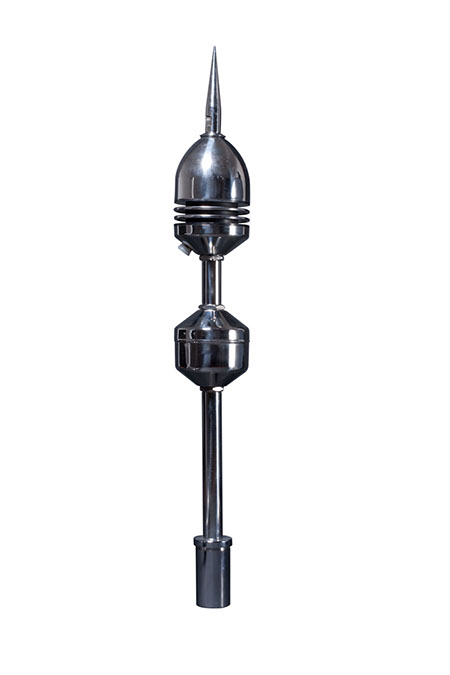

Молниеприемник SCHIRTEC E.S.E S-DAS

  • Мини-модель (уменьшены электроды ионного генератора)  двойная активная молниезащита
  • Встроенные два ионных генератора
  • Изготовлена из нержавеющей стали
  • Применяется для всех объектов



 Радиус защиты для молниеотводов SCHIRTEC E.S.E. (согласно стандарту NFC 17 1020)

Rp (m)

Np

SCHIRTEC - AM

(ΔT:15 m)

SCHIRTEC - AS

(ΔT:30 m)

SCHIRTEC - DAS

(ΔT:45 m);

SCHIRTEC – A/DA

(ΔT:60 m)

h (m)

I

II

III

IV

I

II

III

IV

I

II

III

IV

I

II

III

IV

2

13

15

18

20

19

22

25

28

25

28

32

36

31

35

39

43

4

25

27

36

41

38

44

51

57

51

57

65

72

63

69

78

85

5

32

37

45

51

48

55

63

71

63

71

81

89

79

89

97

107

6

32

38

46

52

48

55

64

72

63

71

81

90

79

87

97

107

8

33

39

47

54

49

55

65

73

64

72

82

91

79

87

98

108

10

34

41

49

56

49

56

66

75

64

72

83

92

79

88

99

109

20

35

43

55

63

50

57

71

81

65

74

86

97

80

89

102

113

30

35

45

58

69

50

59

73

85

65

75

89

101

80

90

104

116

60

35

45

60

75

50

60

75

90

65

75

90

105

80

90

105

120

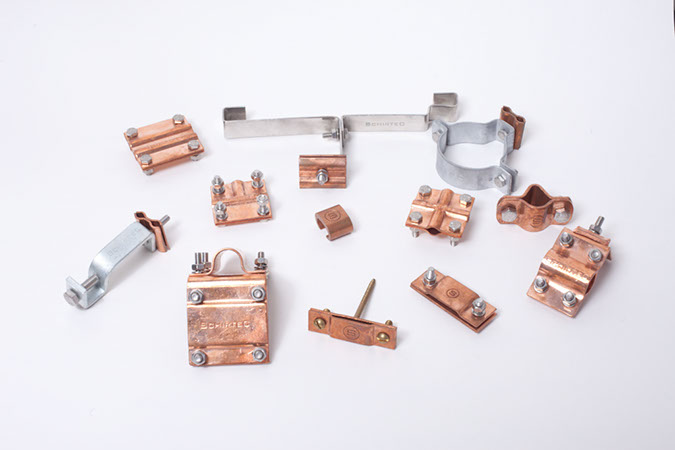

Заземление, элементы мониезащиты SCHIRTEC

Вертикальные составные заземлители , компании занимающей лидирующие позиции в разработке и производстве современных высококачественных систем заземления, молниезащиты и электротехнического оборудования. Стальные заземляющие электроды с электрохимическим медным покрытием оснащенные резьбой соответствуют требованиям международных стандартов качества КЕМА К 83С.

 Заземляющие электроды изготовлены из круглой стали диаметром 14,2-17,2 мм, покрытой электролитическим способом медью (чистотой 99,9 %) слоем толщиной 0,25 мм. Данное покрытие гарантирует высокую коррозионную стойкость и срок службы электрода в грунте не менее 40 лет. Медное покрытие электродов обладает высокой адгезией и пластичностью, что позволяет их погружать в грунт без нарушения целостности и отслаивания медного слоя. Электроды обладают высокой прочностью, что позволяет погружать их в составе заземлителя на глубину до 30 м. Электроды изготавливаются длиной от 1,2 до 3,0 м. Между собой электроды соединяются посредством резьбовых латунных муфт.

 Для монтажа электродов используется ручной электрический отбойный молоток (перфоратор). Для передачи ударных нагрузок от вибромолота к погружаемому заземлителю используется головка, присоединяемая через муфту к верхнему электроду.

Преимущества заземляющего устройства, выполненного на основе данной технологии:

* Высокая коррозионная стойкость всего заземляющего устройства;

* Низкое сопротивление растекания заземляющего устройства;

* Постоянное сопротивление заземляющего устройства не зависящее от сезонного изменения атмосферных и климатических условий содержания влаги в грунте;

* Значительное уменьшение подготовительных земляных работ;

* Возможность монтажа в максимально стесненных условиях (необходимое рабочее пространство составляет всего 2-3 м2 площади и 2 - 2,5 м высоты);

* Простота и высокая технологичность монтажа глубинного заземлителя на основе составных заземляющих электродов;

Счетчик ударов молнии SCHIRTEC E.S.E.

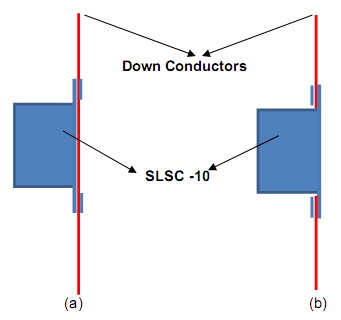

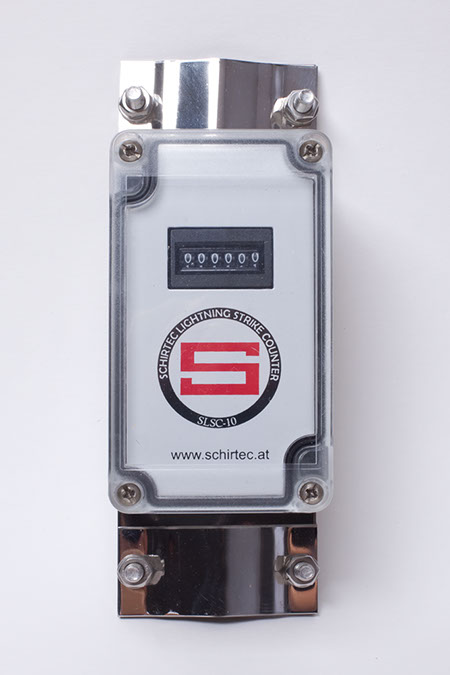

SLSC-10 счетчик ударов молнии SCHIRTEC E.S.E.

Описание:

Удары молнии, утилизированные системой молниезащиты, подсчитываются при помощи счетчика импульсов SLSCИнформация отображается на шестизначном аналоговом дисплее.

Назначение счетчика:

Счетчик предназначен для статистической регистрации количества ударов молнии. Позволяет определить уровень риска поражения в данном регионе.

 Принцип работы:

Работа SLSC основана на регистрации электромагнитных импульсов высокой интенсивности. В устройстве используется трансформатор высокой частоты (ТВЧ).

- Тестируется с помощью 9-Вольтной батареи (крона)

- Ток определяется от 2 дo 100 кA

- Не требует внешнего источника питания

- Счетчик не обнуляется

- Изготовлен согласно IP 67 (протестирован в Лаборатории TGM)

- Счетчик механический, 6-цифровой

- Счетчик - последовательный

- Легко устанавливается

- Размеры счетчика: 11,3x7x4,8 см

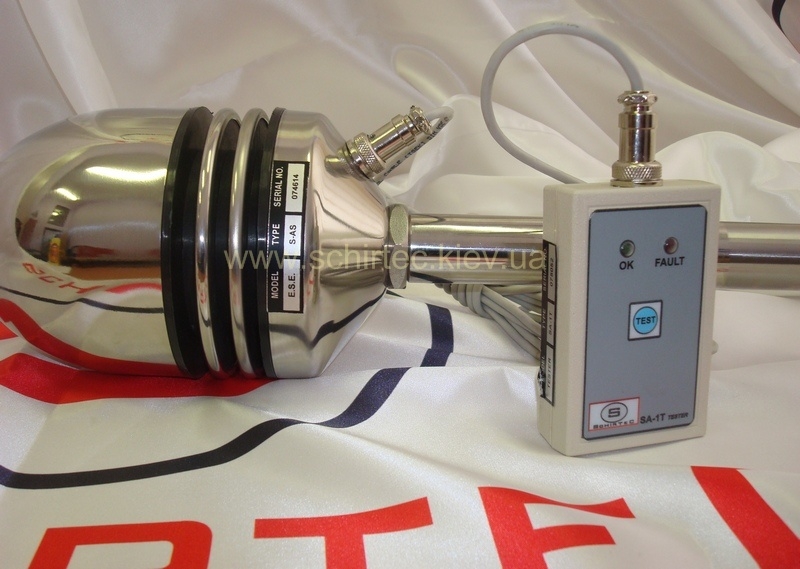

Прибор для проверки молниеотводов SCHIRTEC E.S.E.

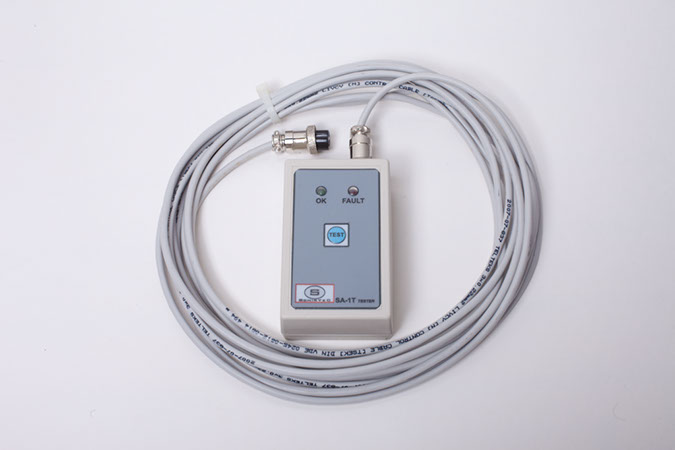

Тестер SA-1T – прибор для проверки работоспособности молниеприемников SCHIRTEC E.S.E.

Порядок тестирования:

1) К разъему, расположенному на нижней части корпуса ионного генератора, подключается тестер SA-1T

2) нажимаем кнопку "TEST" и удерживаем её в течении 10 секунд при условии заряженного источника питания.

Если прибор исправен, загорится индикатор зелёного цвета "ОК". При неисправном приборе загорится или будет мигать с частотой 1 Гц индикатор красного цвета "FAULT

Длинна кабель (UTP) допускается  до 100 м/п.

Эксплуатация молниеприемников при присоединенном кабеле контроля ЗАПРЕЩЕНА!

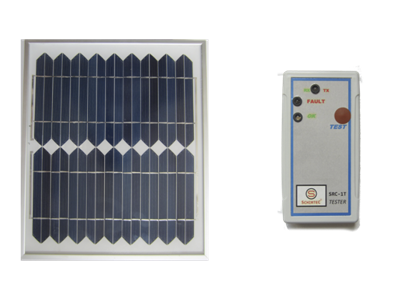

БЕСПРОВОДНОЙ тестер SRC-1T

Беспроводной тестер SRC-1T – прибор для диагностики систем активной молниезащиты SCHIRTEC E.S.E.

С помощью этого устройства ежегодная обязательная инспекция сводится к нажатию кнопки – больше нет необходимости лазить по скользким крышам и нанимать альпинистов – все может быть сделано одним человеком.

Обратитесь к нашим специалистам и получите доступную консультацию по системам SCHIRTEC мы, как никто другой, заинтересованы в сотрудничестве с Вами!
