 Международный электротехнический концерн CITEL, основанный в 1937 году во Франции, специализируется в производстве и поставках систем грозозащиты и устройств защиты от импульсных перенапряжений своим партнерам во всем мире. Эти устройства защищают электрические цепи, чувствительные электронные приборы и обслуживающий персонал от опасных и разрушающих последствий импульсного перенапряжения, причиной которых могут быть как естественные явления (молния) так и работа и эксплуатация промышленных установок.

Контроль качества на протяжении всего технологического цикла изготовления готового продукта позволяет CITEL производить непревзойденные по качеству изделия для электротехнических установок. Собственные производственные мощности, контроль качества, непрекращающаяся работа в поиске и исследовании новых материалов, изучение структуры проводников и полупроводников, глубокое понимание сетевой инфраструктуры и методов распостранения электрических сигналов и электромагнитных волн - все это в итоге оказывается в Ваших руках в виде устройства, созданного на основе самых последних достижений в области физики, химии, материаловедения, электроники и электротехники.

CITEL производит и поставляет как электротехнические устройства, скомплектованные для монтажа на объектах заказчиков, так и компоненты (комплектующие детали), используемые в производстве защитных устройств ведущими компаниями по всему миру.

Начав бизнес по производству газонаполненных ламп освещения в 1937 году и непрерывно модернизируя производственные линии, в настоящее время CITEL ежегодно поставляет более 30 миллионов штук Газовых Разрядников, занимая первое место в мире по количеству продаваемых сторонним Заказчикам. Применение полупроводниковых элементов - варисторов и диодов позволяет выпускать с завода CITEL устройства, отвечающие самым высоким требованиям по защите электронных приборов в медицине, оборонной промышленности, глобальных и локальных компьютерных сетях, телекоммуникациях.

В 2000 году компания CITEL, удерживая лидерство в разработке систем защиты от импульсных перенапряжений, предложила своим клиентам совершенно новую запатентованную технологию VG, уникально сочетающую преимущества традиционных технологий, основанных на газовых разрядниках или полупроводниках, и лишенную свойственных им недостатков.

Компания CITEL является ведущим мировым производителем систем внутренней грозозащиты, защиты от импульсных перенапряжений в сетях электроснабжения, телефонных, телекоммуникационных, информационных, управляющих и контрольных сетях.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

Риски и последствия удара молнии

Внешняя и внутренняя молниезащита, последствия прямых и непрямых ударов молнии на электропроводку и электрооборудование. Грозоразрядники и молниеразряднии.

Под молниезащитой (грозозащитой) понимается защита зданий, сооружений, оборудования и коммуникаций как от прямого удара молнии, так и от вторичных её проявлений.

Защиту от прямого удара молнии в здание или сооружение называют внешней молниезащитой. При разработке системы внешней молниезащиты за исходное принято положение, что никакая конструкция не способна предотвратить развитие молнии. Поэтому главная задача комплекса мероприятий по организации системы внешней молниезащиты - это перехват молнии и отведение тока молнии в землю.

Необходимость выполнения внешней молниезащиты и её категория определена в "Инструкции по устройству молниезащиты зданий и сооружений" (РД34.21.122-87). Одновременно с этим документом действует "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" (СО 153-34.21.122-2003), которая имеет несколько иной подход к нормированию надёжности внешней молниезащиты, хотя принципиальные технические решения остаются теми же.

Под внутренней молниезащитой понимают защиту оборудования и коммуникаций от вторичных проявлений молнии, связанных с индуктивными наводками, а также заносом части тока молнии в здание по электрическим линиям и через систему заземления (Рис.1). Воздействия импульсных перенапряжений на оборудование случаются значительно чаще, чем прямые удары в объект. Это связано с тем, что наведенный импульс перенапряжения представляет опасность для электрических установок в радиусе до 1,5-2 км от эпицентра удара молнии.

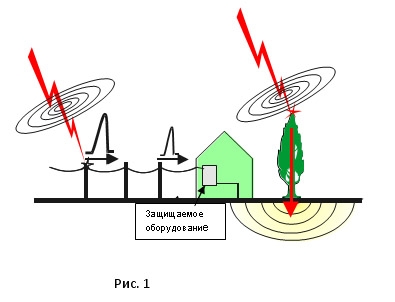

Рассмотрим возможные риски и последствия непрямых ударов молнии на электроустановку здания, вокруг которого растут высокие деревья. Вероятность прямого удара молнии в здание в этом случае очень мала т.к. здание невысокое, и деревья выполняют роль молниеприемников. При ударе молнии в дерево ток молнии уходит в "контур заземления дерева", роль которого выполняет корневая система дерева. Часть этого тока через систему заземления здания попадает на главную заземляющую шину (ГЗШ). При этом перенапряжение между проводом PE (PEN) и, например, фазными проводами может достигать нескольких киловольт. Если электроустановка объекта не оборудована системой внутренней молниезащиты и отсутствует УЗИП (устройство защиты от импульсных перенапряжений) это перенапряжение способно вывести из строя блоки питания различных устройств или вызвать пробой изоляции кабеля внутренней проводки.
Подобные последствия будут также наблюдаться, если электромагнитное поле, возникающее при разряде молнии, наведёт импульс перенапряжения на проложенных по открытой местности проводах воздушной линии электроснабжения.

Отсюда можно сделать вывод, что оснащение объекта УЗИП не менее, а может быть и более важно, чем установка системы внешней молниезащиты.

Если рассматриваемый объект находится на открытой местности, и особенно рядом с водоёмом, то установка как внешней, так и внутренней молниезащиты необходима для обеспечения безопасности жизнедеятельности человека, непрерывности технологических процессов, бесеперебойной работы электрических и электронных установок. Сегодня страховые компании начали учитывать наличие систем внешней и внутренней молниезащиты при определении стоимости премии при заключении договора страхования здания и имущества, находящегося в нём.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

Что такое УЗИП и как сделать правильный выбор УЗИП

Определение и классы УЗИП, основные испытательные параметры по ГОСТ Р 51992-2011, элементная база УЗИП.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2011 «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

Согласно этому  ГОСТу «Устройство для защиты от импульсных перенапряжений (УЗИП): устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит, по крайней мере, один нелинейный элемент». Стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц на номинальное напряжение до 1000В (действующее значение) или 1500В постоянного тока.

Нижеприведенная информация поможет сделать правильный выбор УЗИП.

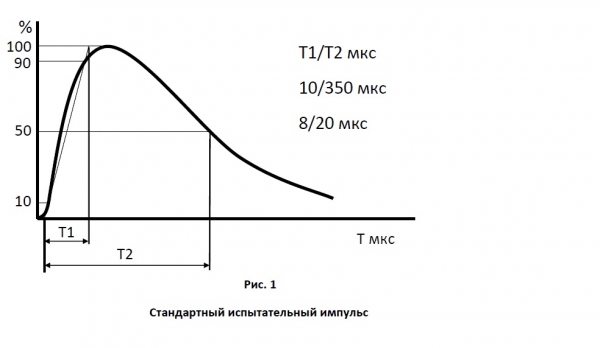

В зависимости от класса испытаний УЗИП делятся на 3 типа.

Испытания класса I предназначены для имитации частично направленных грозовых импульсов тока.  УЗИП, подвергаемые таким испытаниям, рекомендуются для установки на линейных вводах в здания, защищённые молниезащитными (грозозащитными) системами, а также при воздушном вводе питания. Характерной особенностью данного класса является испытание импульсным токомIimp c формой волны 10/350 мкс (Рис.1). Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up, который измеряется при In. Это «параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений». Его значение всегда выше остаточного напряжения Ures , т.е. пикового значения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока заданной амплитуды. Up не должен превышать стойкость электрооборудования к импульсному напряжению, определённому в ГОСТ Р 50571.19-2000. Поэтому принято, что для УЗИП 1-го классаUp не превышает 4 кВ.

Испытания класса II предназначены для имитации наведённого в проводниках под действием электромагнитного поля импульса. УЗИП, подвергаемые таким испытаниям (УЗИП 2-го класса), предназначены для установки после УЗИП 1-го класса в промежуточные шкафы, либо во вводной шкаф, если отсутствует вероятность попадания части прямого тока молнии в систему электроснабжения. Испытания проводятся номинальным разрядным током In и максимальным разрядным током Imax . Оба импульса имеют форму волны 8/20 мкс, но разную амплитуду. При этом Imax > In. Импульс In УЗИП должен выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами. Обычно количество выдерживаемых импульсов не менее 15 . Импульс Imax УЗИП должен выдержать однократно, при этом остаться живым. Уровень напряжения защиты Up для устройств 2-го класса не должен превышать 2,5 кВ.

Испытания класса III также имитируют наведённый импульс, но испытываются комбинированной волной напряжения 1,2/50 мкс и тока 8/20 мкс. При этом в параметрах указывается напряжение разомкнутой цепи Uoc и номинальный и максимальный токи In и Imax . Уровень напряжения защиты Up для 3-го класса не должен превышать 1,5 кВ. Это тот уровень, который должна выдерживать техника, даже не проходившая испытаний на устойчивость к микросекундным импульсным перенапряжениям. Поэтому данные устройства рекомендуется ставить в непосредственной близости от защищаемого оборудования (желательно не далее 5-7 метров, а в общем, чем ближе, тем лучше).

В новых каталогах можно встретить устройства класса 1+2 или 1+2+3. Это не значит, что в один корпус засунули два или три УЗИП. Просто один и тот же УЗИП успешно прошёл испытания, соответствующие как 1, так 2 и 3 классам. А раз одно устройство соответствует сразу всем трём классам, то и пишут, что оно имеет класс 1+2+3.

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП.

Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

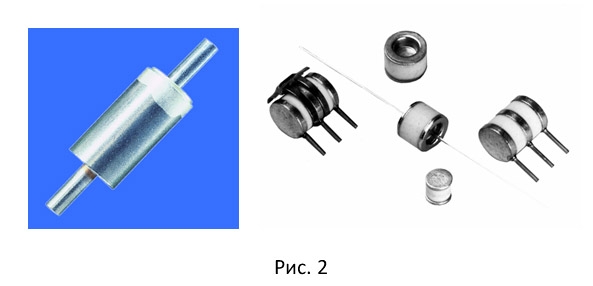

Элементная база УЗИП в основном включает в себя газовые разрядники различной конструкции и оксидно-цинковые варисторы. Внешний вид газовых разрядников, производимых фирмой CITEL, показан на рис. 2.

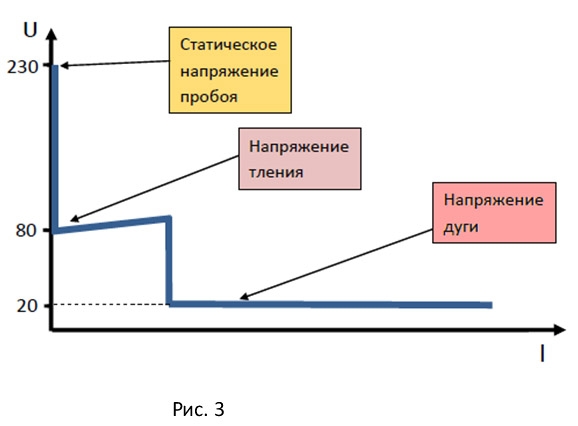

Вольт-амперная характеристика газонаполенного разрядника приведена на рис. 3. При напряжении, не превышающем Uc , разрядник является хорошим изолятором, ток утечки IPEизмеряется наноамперами, и им пренебрегают. При превышении напряжения ионизации (Up)начинается тлеющий разряд, ток через разрядник возрастает, а напряжение на нем снижается. При дальнейшем росте тока (до 1 -1,5А) происходит зажигание дуги. После того, как дуга зажглась, напряжение на разряднике практически перестаёт зависеть от тока и составляет от 15 до 30В в зависимости от типа разрядника. Для того, чтобы этот ток прекратился, необходимо либо снизить напряжение ниже напряжения на разряднике, либо уменьшить ток до уровня ниже тока гашения дуги.

При этом выделяемая на разряднике мощность будет равна произведению тока на остаточное напряжение на разряднике. Из этого следуют два важных вывода:

  1. При срабатывании разрядника возникшая в нём электрическая дуга практически закорачивает не только импульс перенапряжения, но и цепь электропитания, т.е. после прохождения импульса перенапряжения возникает сопровождающий ток If, поддерживаемый самой системой электропитания (фактически ток КЗ для системы электропитания). Обычно этот ток прекращается при прохождении волны напряжения через ноль.
  2.  Разрядник может пропускать через себя очень большие токи при сравнительно небольшой выделяемой на нём энергии.

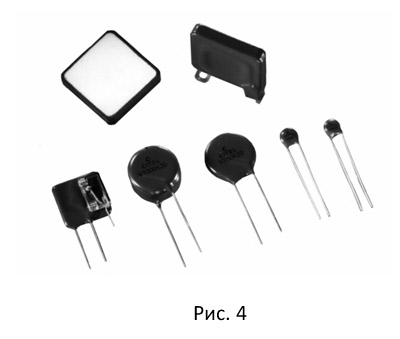

Внешний вид варисторов показан на рис. 4.

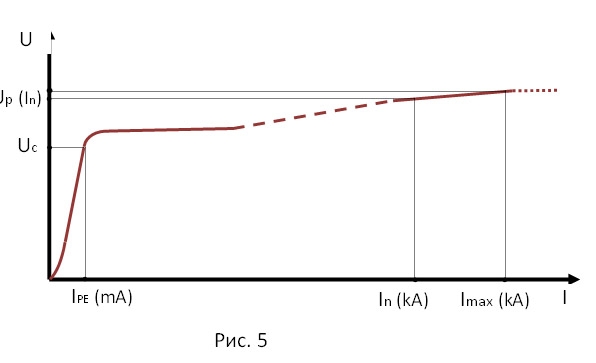

Вольт-амперная характеристика оксидно-цинкового варистора приведена на рис. 5. При напряжении Uc варистор имеет небольшой ток утечки около 1мА. При подъёме напряжения выше этого значения варистор переходит на другую ветвь характеристики, где его ток значительно увеличивается при незначительном увеличении напряжения на его зажимах. Т.е. всю лишнюю энергию, которая попала в сеть и может поднять напряжение до опасного уровня, варистор пропускает через себя. В отличие от разрядника, напряжение на варисторе не падает, а поднимается, причём тем выше, чем больше через него ток.

Из этой характеристики видно, что:

Во-первых, варистор не имеет сопровождающего тока, т.к. при прохождении импульса и возврате напряжения к уровню Uc он автоматически переходит на другую ветвь характеристики.

Во-вторых, энергия, выделяемая на варисторе при прохождении импульса тока, значительно больше, чем при прохождении того же импульса через разрядник.

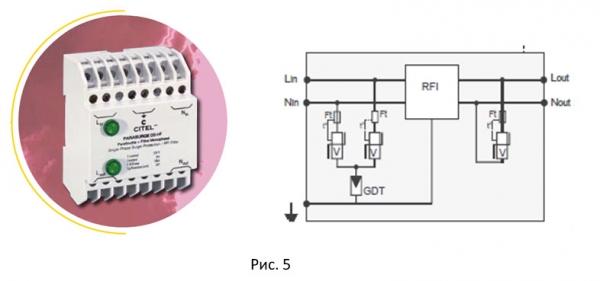

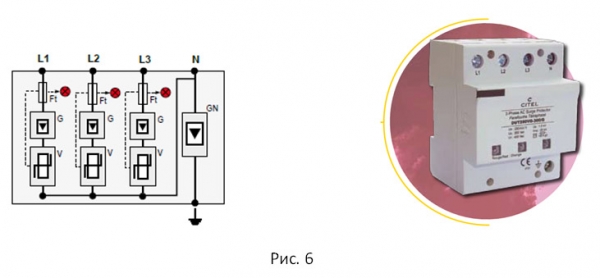

Чтобы исключить сопровождающий ток и, в то же время, уменьшить остаточное напряжение и выделяемую на устройстве энергию, фирмой CITEL была разработана технология VG, при которой варистор и разрядник соединены последовательно. Варистор исключает сопровождающий ток, разрядник исключает ток утечки, а их совместная работа уменьшает энергию, выделяющуюся на УЗИП и остаточное напряжение. Примерами таких устройств могут служить DS250VG и DUT250VG-300/G (Рис. 6) производства CITEL.

В настоящее время термин УЗИП распространяется на все устройства защиты от импульсных перенапряжений ниже 1000В переменного тока и 1500В постоянного, в том числе и слаботочные. Пока в России нет ГОСТа на УЗИП для слаботочных и информационных цепей, хотя в документах МЭК (международной электротехнической комиссии) такие стандарты имеются.

Чтобы облегчить задачу проектировщикам по применению устройств защиты, некоторые производственные структуры, такие как Газпром, Транснефть, ФСК ЕЭС выпустили собственные руководящие документы (РД). Остальным проектировщикам приходится руководствоваться либо документами МЭК, либо рекомендациями фирм - производителей УЗИП.

Несмотря на отсутствие государственных стандартов, жизнь заставляет всё шире применять УЗИП для слаботочных цепей. Для этой цели CITEL выпускает широкую номенклатуру устройств, защищающих различные цепи с рабочим напряжением от 5 до 170 Вольт и токи до 10А. Монтаж может осуществляться как на DIN-рейку, так и на шасси, стену или прямо на входные разъемы аппаратуры. Примеры подобных устройств приведены на рис. 7.

В отличие от устройств защиты по сети питания, эти устройства чаще всего включаются в защищаемую линию последовательно. В связи с особенностями защищаемых линий (малые токи, высокая частота, чувствительность к вносимым в линию сопротивлению, индуктивности, ёмкости), они имеют и несколько иную элементную базу. Чаще всего в них используются газовые разрядники, супрессорные диоды и иные полупроводниковые устройства, а также резисторы и высокочастотные индуктивности в различных комбинациях. Варисторы в схемотехнике УЗИП для защиты слаботочных и коаксиальных линий применяются редко в связи с их относительно большой ёмкостью и влиянием на полезный сигнал.

Настоящая статья дает краткий обзор по типам, конструкциям и особенностям применения УЗИП (устройств защиты от импульсных перенапряжений). УЗИП являются неотъемлемой частью комплекса молниезащиты современного объекта.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

Рекомендации по применению УЗИП для цепей питания 220/380В

Ставить или не ставить УЗИП? Для ответа на этот вопрос имеются два подхода. Первый подход - формальный. Обязательность применения УЗИП прописаны в ПУЭ 7-е издание (п. 7.1.22), СП31-110-2003 (п. А5.2), ГОСТ Р 50571.19-2000, а также в некоторых ведомственных документах (РД Транснефть, СТО Газпром, СТО ФСК ЕЭС). Если ваш объект попадает под действие этих документов, то ставить надо однозначно, если нет, то можно перейти ко второму, неформальному, подходу и продолжить анализ ситуации.

Так как УЗИП защищает в основном электронное оборудование, надо понять, есть ли вам что защищать. И здесь надо учитывать не только стоимость самого оборудования, но и возможные последствия выхода его из строя или даже просто сбоев в работе. Иногда выход из строя копеечного датчика приводит к остановке всего техпроцесса и многомиллионным потерям.

Далее надо попытаться понять, насколько велика вероятность попадания импульса на ваше оборудование, а также характер и величину этого импульса. Так, если объект расположен в городе и вокруг стоят более высокие дома, то вероятность попадания к вам серьёзного импульса достаточно мала. Если же объект стоит в чистом поле рядом с мачтой связи, то есть реальная возможность словить не только наведённый импульс, но и часть тока молнии (Рис.1). А если вы ещё и питаетесь от воздушной линии, то вероятность такого исхода значительно увеличивается.

Существует стандарт МЭК 62305-2 по оценке рисков, связанных с молниезащитой. Российские федеральные стандарты не содержат методики расчета или чётких рекомендаций о необходимости применения специализированных защитных устройств. Поэтому приходится проводить эту оценку экспертно, основываясь на результатах комплексной оценки электромагнитной обстановки объекта.

Итак, в результате длительных размышлений вы пришли к выводу, что выгоднее поставить внутреннюю молниезащиту, чем потом разгребать последствия экономии. Теперь предстоит выбор конкретных УЗИП и размещение их на объекте.

Если решено защищать целиком всё здание и оборудование в нём, то необходимо подобрать УЗИП для установки во вводной шкаф. Если на здании или в непосредственной близости от него есть молниеприемники или имеется воздушный ввод, то необходимо устанавливать УЗИП 1-го или 1+2 класса. Рекомендации МЭК по выбору мощности УЗИП показаны на рис. 2.

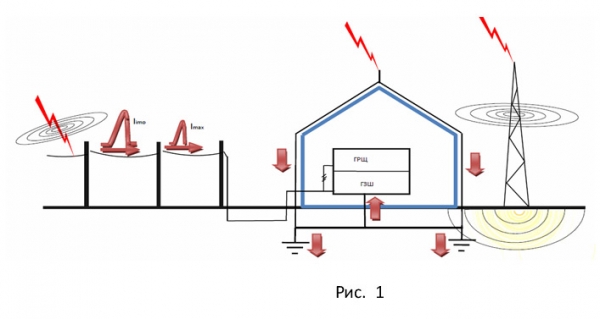

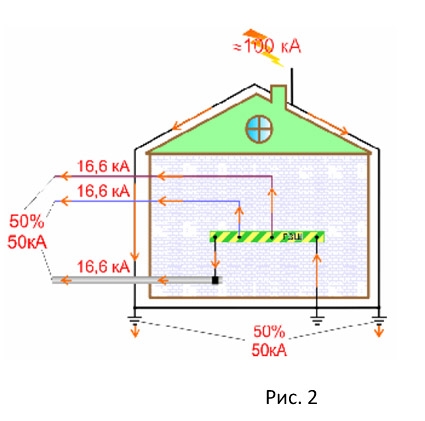

Считается, что при попадании молнии в систему внешней молниезащиты половина тока молнии уходит в землю, а вторая половина попадает на главную заземляющую шину (ГЗШ). Далее эти 50% тока распределяются равномерно по всем присоединенным к ГЗШ коммуникациям. Отсюда делается вывод, что мощность УЗИП определяется именно этой частью. Есть определённые сомнения в точности приведённых расчетов, т.к. вряд ли по силовому кабелю и телефонному проводу пойдут одинаковые токи. Да и по СНиПу водопроводные и отопительные трубы на вводе в здание должны иметь изолирующие вставки. Поэтому более правильным было бы считать, что те 50% тока молнии, которые попадают на ГЗШ, идут по силовому кабелю питания.

Учитывая, что 99% ударов молний в России имеют амплитуду менее 100кА, в расчетах можно исходить из этой цифры. И тогда при наличии УЗИП по каждому проводу питания пойдёт около четверти от тех 50кА, которые попадут на ГЗШ (при режиме нейтрали TNC), т.е. около 12,5кА. Это как раз та самая минимальная величина Iimp (10/350), допустимая для 1-го класса УЗИП. С учетом приблизительности всех этих расчетов, лучше брать УЗИП с током не менее 20кА (10/350) на фазу. Примером такого устройства может служить DS253E-300 производства CITEL c Iimp =25кА на фазу (рис. 3).

Если же вероятность попадания части прямого тока молнии исключена, то можно ставить УЗИП 2-го класса. Рассчитать, даже приблизительно, мощность наведённого импульса довольно сложно, поэтому для этих устройств наиболее ходовыми являются типовые параметры In=20kA (8/20) и Imax=40kA (8/20). Наиболее типичным представителем таких устройств является DS43S-230 производства CITEL (рис. 4).

УЗИП 2-го или 3-го класса могут также применяться после 1-го класса для защиты наиболее ответственного и чувствительного оборудования, если расстояние между ними более 15 м.

Если вас не интересует весь объект целиком, а нужно защитить только одну комнату с сервером внутри, то принципы подбора УЗИП мало отличаются от вышеизложенного. Можно только добавить, что в этом случае целесообразно применить УЗИП со встроенным ВЧ-фильтром, который не только защищает от импульсных перенапряжений, но и фильтрует ВЧ помехи малой амплитуды, например DS HF (рис. 5).

А теперь, когда определено, какие УЗИПы и где ставить, можно рассмотреть некоторые особенности их использования.

Устройства для защиты по питанию могут иметь три типа подключения:

  • параллельный, когда УЗИП подключается параллельно питающей цепи. Рабочий ток при этом через устройство защиты не идёт, т.е. вы можете его использовать при любой мощности системы электроснабжения. Сечение соединительных проводников должно выбираться в соответствии с рекомендациями производителя УЗИП.
  • последовательный, когда УЗИП ставится в разрыв питающего провода. В этом случае устройство защиты должно иметь номинальный ток нагрузки IL больше максимального рабочего тока цепи, в которую оно установлено.

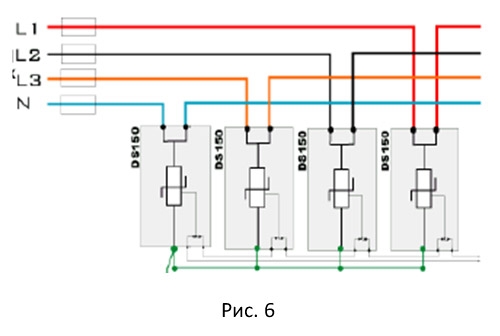

  •  V-образный тип подключения, когда рабочий ток цепи протекает по шунту, установленному внутри УЗИП (рис.6). При таком подключении сечение ваших рабочих проводников не должно превышать максимально допустимого для УЗИП сечения.

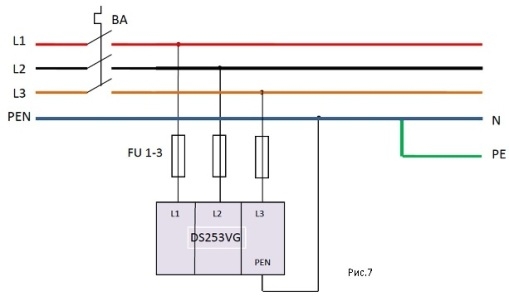

Типовая схема параллельного подключения УЗИП 1+2 класса в сеть TNC-S приведена на рис. 7.

Здесь есть одна тонкость, связанная с применением плавких вставок FU 1-3. Существуют рекомендованные производителем УЗИП номиналы данных устройств, например, для УЗИП 1+2 ступени с импульсными токами 25кА (10/350) на фазу оптимальными являются вставки 250А по характеристике gG/gL. При этом номинале через плавкую вставку может пройти импульс 25 кА (10/350) и она останется целой. Если взять вставку меньшего номинала, УЗИП будет недоиспользован, т.к. при приходе мощного импульса плавкая вставка сгорит и исключит из работы вполне исправный УЗИП. Т.е. система защиты будет работать только при импульсах значительно слабее тех, на которые рассчитан УЗИП.

С другой стороны, номинал входного защитного устройства ВА должен быть больше, чем номинал плавких предохранителей FU 1-3, чтобы в случае нештатной ситуации в цепи УЗИП сгорели плавкие вставки, а питание основного потребителя не прерывалось. Если это условие соблюсти нельзя, то лучше вообще обойтись без этих предохранителей, т.к. в случае нештатной ситуации входное защитное устройство всё равно отработает. При V-образном и последовательном соединении эти дополнительные предохранители отсутствуют в принципе.

Ещё одна особенность параллельного монтажа УЗИП заключается в том, что соединительные провода между УЗИП и точкой присоединения к сети не должны превышать 0,5м (ГОСТ Р 50571.26-2002). Это связано с тем, что микросекундный импульс перенапряжения является высокочастотным сигналом и имеет очень крутой фронт. А любой проводник, кроме активного сопротивления, имеет ещё и индуктивное. Оно очень маленькое, примерно 1 мкГн/м при сечении провода 16 кв.мм, и на промышленной частоте им обычно пренебрегают. Но при крутизне фронта тока (dI/dt) 1кА/мкс на каждом метре провода падает 1кВ. И это напряжение складывается с остаточным напряжением УЗИП и прикладывается к оборудованию (Рис.8). При этом амплитуда импульса может значительно превысить допустимые для данного оборудования значения.

Именно по этой причине нельзя ставить вместо предохранителей FU 1-3 автоматические выключатели. Каждый автоматический выключатель содержит катушку индуктивности, стоящую последовательно в рабочей цепи и имеющую индуктивность значительно большую, чем метр прямого провода. И в случае его использования при приходе импульса всё напряжение упадёт на автоматическом выключателе, а УЗИП при этом почти не будет работать.

Ещё один вопрос, который обычно встает перед инженером - нужно ли ставить УЗИП 2 или 3 класса после устройства типа 1+2, установленного во вводном щите? Ведь уровень напряжения защиты у этого устройства (Up) не более 1,5кВ, что не превышает уровень, характерный для 3 класса. Ответ — не обязательно, если расстояние по кабелю от УЗИП 1+2 класса до защищаемого оборудования не более 15-20м и рядом нет источников сильных наводок. Если же расстояние более 20 метров, то ставить очень желательно, а иногда и просто необходимо, т.к. ситуация может развиваться, как на рис.9. Здесь пришедший импульс перенапряжения ограничивается УЗИП до 1,5кВ, а уже внутри здания на него накладывается помеха, наведённая от различного мощного электротехнического оборудования. Сами по себе уровни этих помех не превышают допустимый для защищаемого оборудования, но вместе эти перенапряжения могут привести к сбоям и даже выходу оборудования из строя.

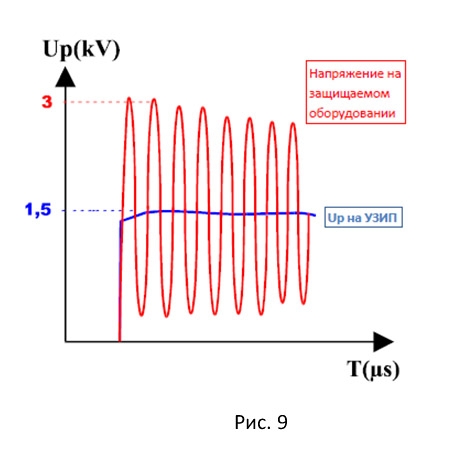

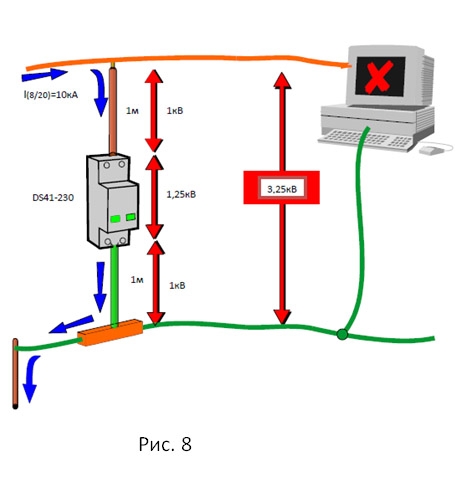

Стоит отметить, что для эффективной защиты от перенапряжений расстояние от места подключения УЗИП 2 или 3 класса до защищаемого оборудования не должно превышать 5 м.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

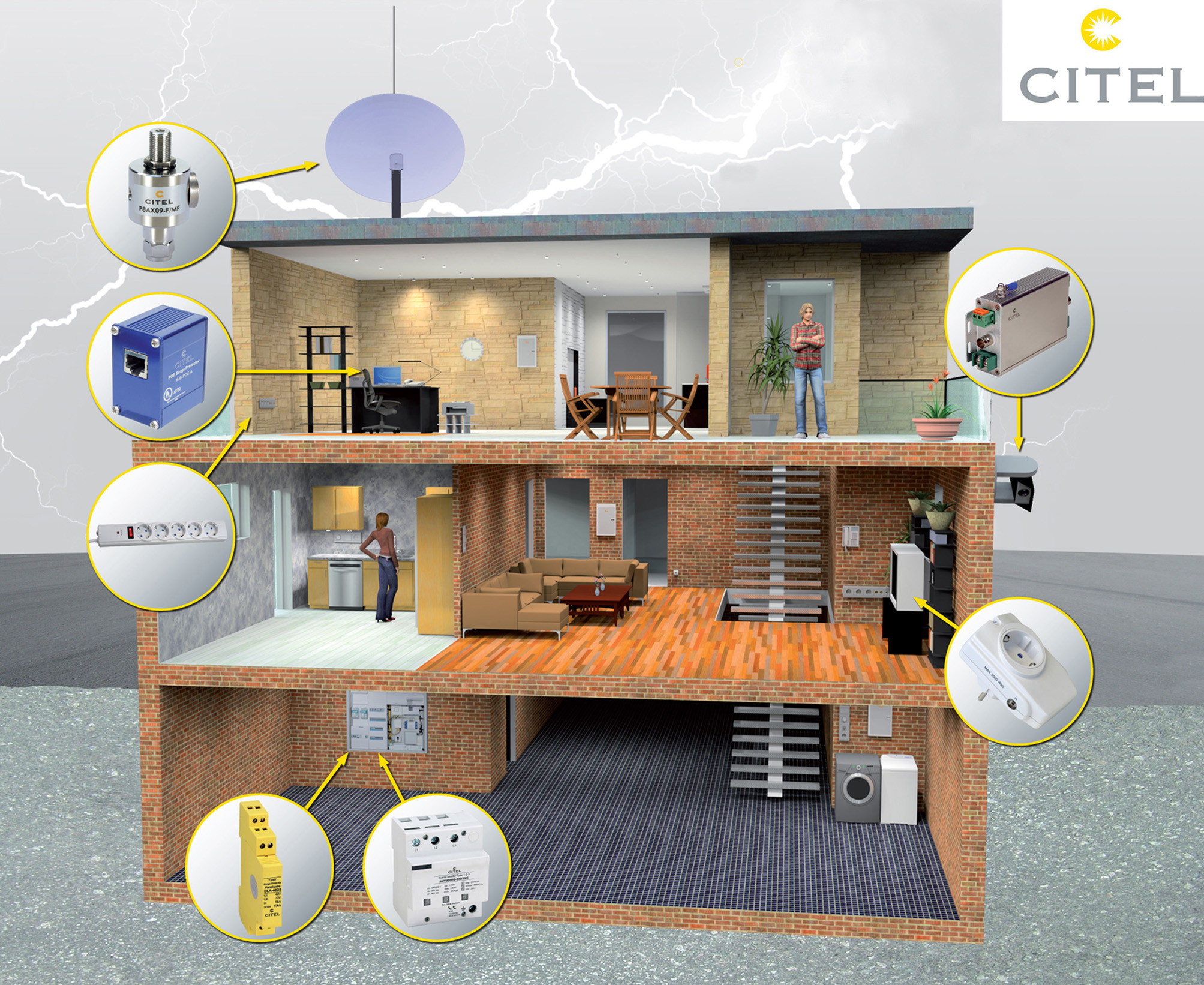

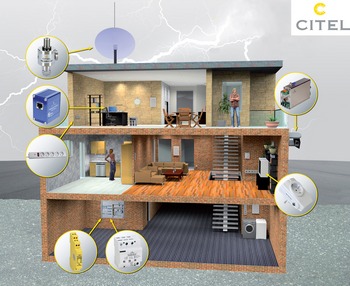

Молниезащита загородного дома, коттеджа, квартиры

В современном загородном доме, коттедже и квартире установлено и эксплуатируется большое количество электрических и электронных приборов и устройств: компьютеры, телевизоры, видео и аудиосистемы, холодильники, стиральные машины и т.д. Все такие приборы и устройства чувствительны даже к очень коротким электрическим импульсам. Поэтому молниезащита, а точнее защита от импульсных перенапряжений – это уже не экзотика, а жизненная необходимость, особенно в районах коттеджной застройки, где подвод электричества осуществляется по воздушным линиям, по столбам и опорам ЛЭП. Особенному риску подвержены также индивидуальные жилые дома, оснащенные внешними системами молниезащиты, молниеприемниками. При поражении молнией воздушной линии электропередачи или молниеотвода, часть тока молнии по металлическим конструкциям проникает на внутреннюю проводку коттеджа, даже несмотря на наличие контура заземления.

Для защиты от бросков напряжения в загородных домах и коттеджах Электротехнический Концерн СИТЕЛ рекомендует применять универсальные (комбинированные) устройства защиты от импульсных перенапряжений DUT250VG-300, сочетающего в себе характеристики защиты 1, 2 и 3 Классов и имеющего чрезвычайно компактный размер. Изделие DUT250VG-300 может быть смонтировано во вводной щит, и, благодаря уникальной особенности – отсутствия потребления энергии в режиме ожидания (неактивном состоянии), может быть подключено до электрического счетчика (узла учета). Такой вариант подключения необходимо согласовать с местными органами Энергосбыта. Учитывая нестабильность напряжения питания в России, особенно в сельской местности, Электротехнический Концерн CITEL выпускает модификации УЗИП на повышенное рабочее напряжение до 320В. За более подробной информацией обращайтесь к Официальному Дилеру или в Представительство СИТЕЛ.

При проектировании, строительстве, проведении ремонтных работ в коттедже или загородном жилом доме, квартире СИТЕЛ рекомендует запланировать и произвести комплекс работ по защите от импульсных перенапряжений конечных потребителей и устройств. Для решения этой задачи в линейке продукции СИТЕЛ имеется специальное устройство MSB06, которое может быть смонтировано в стандартном подрозетнике, за бытовой розеткой 220Вольт. Если же внутренняя проводка уже разведена и розетки установлены без требуемых мер по защите электрооборудования, то от наведённых электрических импульсов защитит УЗИП 3-го класса CS01. Изделия CS01 выполнены в виде обычного адаптера, подключаются непосредственно в розетку и не требуют никаких дополнительных коммутаций. Предлагаются также комбинированные устройства, защищающие не только по питанию, но и по коаксиальному кабелю (спутниковые или эфирные приемники) или телефонной линии, например CS01TV и CS01TEL.

Ни одно жилое здание не обходится без эфирных или спутниковых антенн для приема телевизионных передач. Однако, следует иметь в виду, что внешние антенны являются и приёмниками мощных электромагнитных импульсов. И если оборудование, подключенное кабелем к внешней антенне, не защищено, то оно может серьёзно пострадать во время грозы. Для защиты приёмо-передающего оборудования по коаксиальным линиям и антенным кабелям применяется грозоразрядник P8AX. В отличие от силовых УЗИП, монтируемых параллельно цепи, устройства для коаксиальных линий устанавливаются в разрыв кабеля либо на вводе в здание, либо непосредственно возле защищаемого оборудования. Для бытового применения CITEL также разработало недорогое и эффективное решение – защитное устройство CNP90TV для спутниковых и телевизионных приемников.

Необходимо обратить внимание на подверженность импульсным электромагнитным воздействиям и системы внешнего охранного видеонаблюдения. Фирма CITEL предлагает устройство комплексной защиты видеооборудования MSP-VM. Это устройство защищает сразу по трём линиям: передачи видеосигнала, линии питания и линии управления видеокамерой.

Развитие информационных технологий вызывает рост количества слаботочных цепей, их длины и пропускной способности. Учитывая низкий уровень рабочего напряжения в этих цепях и высокую чувствительность входных каскадов, к устройствам защиты предъявляются особые требования. В зависимости от типа защищаемой цепи и её электрических параметров предлагаются различные устройства защиты. Для грозозащиты телефонного аппарата или факса, подключенного к телефонной линии, необходимо использование устройства MJ6-1T. Оно выполнено в виде монтажной коробки с встроенной схемой защиты и оснащено разъемом RJ11 для подключения абонентского устройства. Для эффективной защиты рекомендуется устанавливать его непосредственно в месте ввода телефонного кабеля в квартиру или дом и подключать абонентскую пару от АТС на винтовые клеммы устройства MJ6-1T.
 Устройство защиты MJ8 с разъёмом RJ45 для компьютерной сети Ethernet Cat5/Cat6 обеспечивает двухуровневую защиту на скоростях до 1Гбит/с. Для монтажа на DIN-рейку предлагаются устройства DLU и DLA, защищающие различные слаботочные и информационные цепи с напряжением от 5 до 170В.

Защита оборудования коттеджа, загородного дома или квартиры от импульсных перенапряжений – вопрос комплексный и не ограничивается только правильным подбором УЗИП. Для эффективной защиты в здании должна быть организована система повторного заземления и уравнивания потенциалов, выполненная в соответствии с гл. 1.7 ПУЭ 7-го издания. Особенную актуальность проблема уравнивания потенциалов занимает при строительстве и вводе в эксплуатацию электроустановок в частном коттедже или квартире, где ввод коммуникаций не ограничивается подводом электропитания. Ввод магистрального газа, водопровода, канализации должны быть объединены в единую систему уравнивания электрического потенциала для обеспечения безопасности людей и бесперебойной работы электрооборудования. Все провода и кабели, входящие и выходящие из жилого помещения (электропитание, заземление, телефон, антенна, видеонаблюдение, охранная сигнализация), необходимо оборудовать специальными защитными устройствами, предохраняющими от проникновения опасных импульсов перенапряжения в жилое помещение.

Электротехнический концерн CITEL предлагает качественное оборудование для молниезащиты загородного дома, коттеджа, квартиры.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

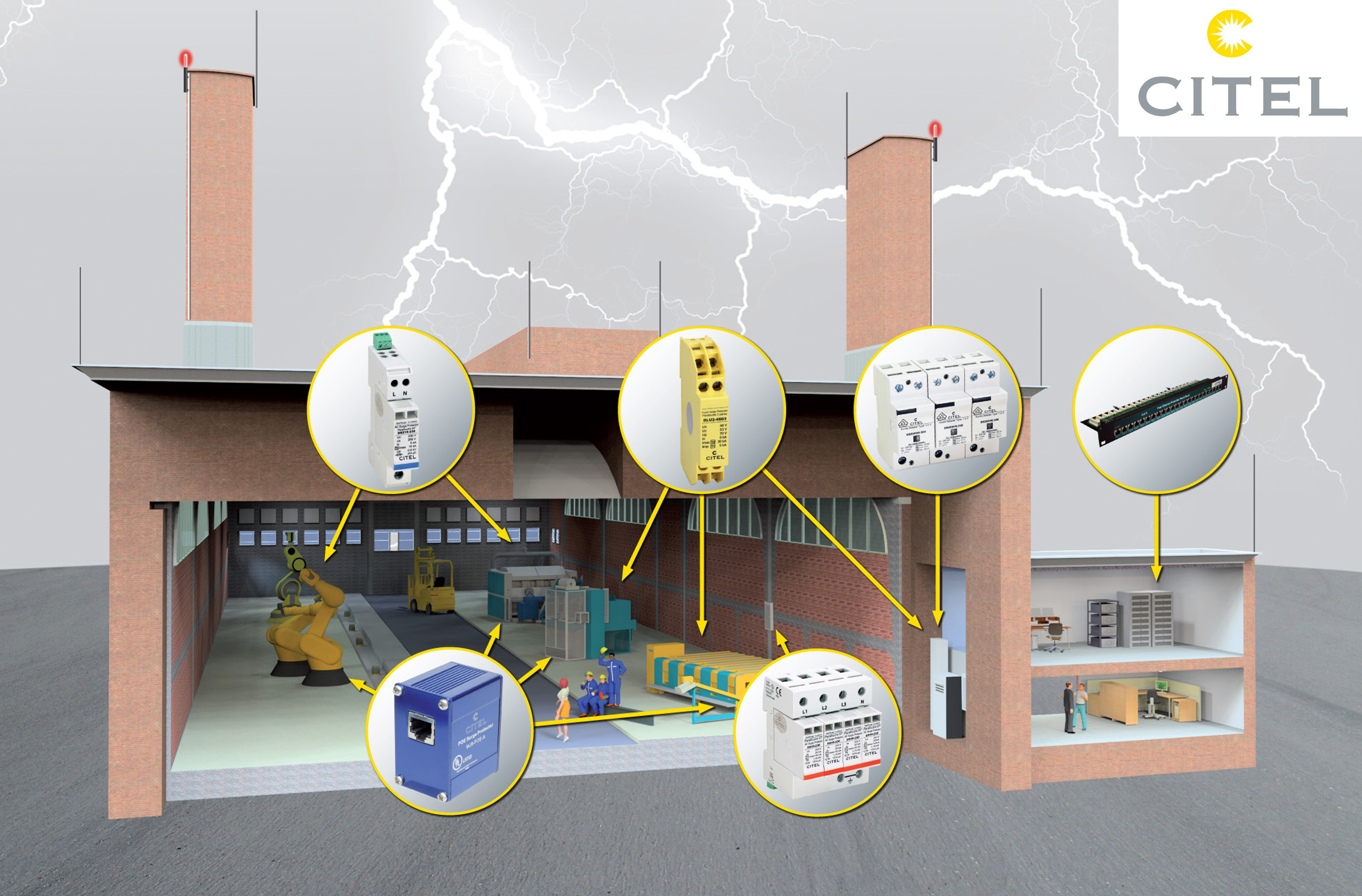

Молниезащита промышленных зданий и сооружений

Любой современный промышленный объект (здания, сооружения и т.д.) – это комплекс технологического оборудования, имеющего электронное управление и объединённый огромным количеством различных электрических и информационных линий. Для бесперебойного функционирования этого комплекса нужна защита всего электронного оборудования от импульсных перенапряжений различного происхождения. Электротехнический концерн CITEL предлагает целый комплекс устройств для молниезащиты различных элементов и систем технологического оборудования от возникающих на промышленных зданиях и сооружениях импульсов естественного и искусственного происхождения.

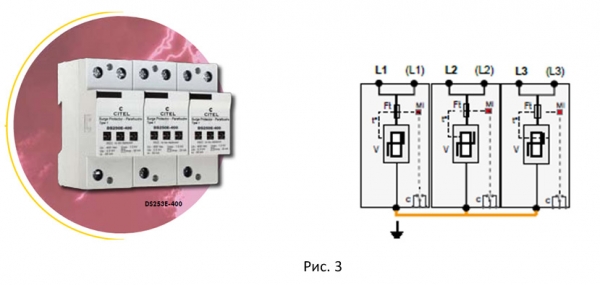

Самые мощные импульсы возникают в результате прямого попадания молний в систему внешней молниезащиты. В этом случае через систему заземления и ГЗШ (главную заземляющую шину) часть тока молнии попадает в систему электроснабжения. Для ограничения возникающих в системе электроснабжения перенапряжений во вводной щит устанавливаются устройства 1+2-го класса DS254VGS-300/G. Отличительной особенностью этих устройств является отсутствие токов утечки и сопровождающих токов.

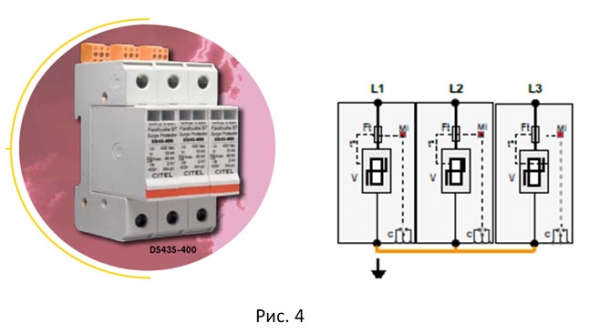

Для защиты от импульсов перенапряжения, возникающих в проводах в результате работы мощных коммутационных устройств, электроприводов, а также взаимных наводок в кабельных каналах, применяются устройства 2-го класса DS44S-230/G или DS440-320. В однофазных сетях применяются устройства DS215S-230/G.  Они устанавливаются в промежуточных щитах, к которым подключается промышленное оборудование, или непосредственно в шкафах управления этим оборудованием. Все силовые УЗИП имеют термозащиту и могут комплектоваться системой дистанционной сигнализации рабочего состояния.

Защита информационных линий технологического комплекса осуществляется устройствами DLU и DLA. Они устанавливаются в шкафах на DIN-рейку и обеспечивают защиту оборудования по аналоговым и цифровым цепям с напряжением от 5 до 170В и скоростью передачи данных до 10Мбит/сек.

Установка устройств серии MJ8 обеспечит надёжную работу локальной вычислительной сети с пропускной способностью до 1Гбит/с. Большим преимуществом этих УЗИП является возможность применения различных способов монтажа: на плоскую заземлённую металлическую поверхность (например, стенку шкафа), на заземлённую DIN-рейку, монтаж на кабеле. Металлический корпус обеспечивает не только механическую прочность, но и дополнительное экранирование. При большом количестве линий ЛВС рекомендуется применять устройства PL24, которые монтируются в стандартную 19-ти дюймовую стойку и защищают сразу 24 линии.

Электротехнический концерн CITEL предлагает качественное оборудование для молниезащиты промышленных зданий и сооружений.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

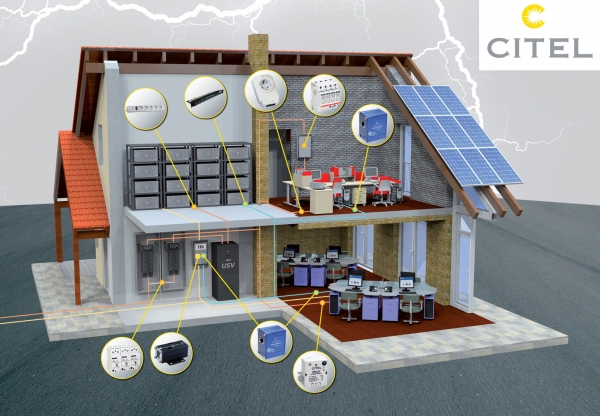

Грозозащита оборудования бизнес-центра

Современное офисное здание характеризуется тем, что имеет две сильно разветвлённые системы: электроснабжения и локальную вычислительную сеть (ЛВС). Проводники этих двух сетей часто идут в непосредственной близости друг от друга, в результате чего система электроснабжения наводит на слаботочную сеть импульсы перенапряжения. Чаще всего эти импульсы небольшие по мощности и не выводят из строя оборудования, но могут приводить к сбоям в работе компьютеров. С другой стороны, современные офисные здания имеют большую высоту и, соответственно, повышенную вероятность попадания молнии в систему внешней молниезащиты. В результате через систему заземления часть тока молнии попадает внутрь здания. Это импульсы большой энергии, способные вывести оборудование из строя.

Для защиты от импульсов перенапряжения, таких разных по характеру и силе воздействий, электротехнический концерн CITEL предлагает комплекс устройств, обеспечивающих защиту всего электронного оборудования, расположенного в офисе.

От проникновения в систему электроснабжения здания импульсов большой энергии, идущих со стороны внешнего электропитания или заземления, во вводной щит устанавливается комбинированное устройство 1+2+3 класса DS253VG-300. Наведённые внутри здания импульсы гасятся устройствами 2 класса типа DS44S-230/G и DS440S-230/G, устанавливаемыми в этажные или промежуточные щиты, от которых питается оборудование. Если расстояние от этих щитов до защищаемого оборудования по кабелю более 15м, то в розетку, от которой питается оборудование, устанавливается устройство защиты 3-й ступени CS 01 или MSB-6. Если розетка отсутствует, то на стену или в кабельный канал можно установить блок MSB-10, который выполняет те же функции. В цепях питания серверов и других важных информационных систем устанавливаются УЗИП 3-го класса с высокочастотным фильтром DS-HF

Защита телефонного оборудования начинается с защитных модулей E280, установленных в несущей конструкции серии FPSU с металлической крышкой, защищающих порты офисной АТС, а заканчивается у абонентского оборудования монтажом устройств MJ6-1T.

 Оборудование локальных вычислительных сетей защищается устройствами серии MJ8. В этой серии есть модификации как для 5-й, так и для 6-й категории компьютерных сетей. Есть вариант для использования в сети PoE. Защита осуществляется по всем 4-м парам. Устройство имеет разные варианты монтажа.  Для защиты серверного оборудования используется устройство PL24, монтируемое в стандартную 19-ти дюймовую стойку и защищающую до 24 линий одновременно.

Защита оборудования от импульсных перенапряжений и помех, как часть проблемы электромагнитной совместимости (ЭМС) - вопрос комплексный. Кроме установки УЗИП существуют и другие средства защиты, такие как экранирование, грамотная прокладка проводов, уравнивание потенциалов. Для нормальной работы устройств защиты также необходимо наличие в здании системы повторного заземления.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

Особенности защиты оборудования грозоразрядниками по коаксиальным линиям

Риски поражения импульсными перенапряжениями, применяемые технологии, отличительные особенности и сферы применения, подбор УЗИП, монтаж устройств защиты, защита системы видеонаблюдения.

РИСКИ ПОРАЖЕНИЯ ИМПУЛЬСНЫМИ ПЕРЕНАПРЯЖЕНИЯМИ

Коаксиальные кабели служат для соединения приёмо-передающего оборудования с внешней антенной, а также для межблочных соединений аппаратуры. Так как любая антенна рассчитана на приём высокочастотного электромагнитного сигнала, то она одинаково хорошо будет принимать как полезный сигнал, так и мощный импульс, вызванный, например, разрядом молнии. Амплитуда и мощность этого импульса может на порядки превышать полезный сигнал и, в случае отсутствия защиты, может вывести из строя выходные каскады трансивера. И чем лучше антенна, тем больше импульс перенапряжения может придти к оборудованию. Поэтому защите цепей, идущих от антенны к оборудованию, надо уделять особое внимание.

ПРИМЕНЯЕМЫЕ ТЕХНОЛОГИИ

Защита ВЧ оборудования осуществляется устройствами, называемыми обычно грозоразрядниками.
Их работа основана на трёх технических решениях: это газовый разряд, четвертьволновая технология и гибридные схемы. Газовые разрядники представляют из себя керамическую втулку, с обоих концов закрытую металлическими электродами и содержащую внутри специальный газ под низким давлением (рисунок слева). Схема устройства, использующего газовый разрядник, приведена на рисунке справа. Газовый разрядник одним электродом соединён с центральной жилой кабеля, а другим с заземлённым корпусом устройства. При приходе импульса перенапряжения происходит пробой разрядника и кратковременное шунтирование центральной жилы на землю. После уменьшения тока через разрядник до уровня гашения дуги, он переходит в непроводящее состояние.

Рисунок 2. Устройство защиты коаксиальных линий P8AX с разрядником

Четвертьволновая технология основана на следующем физическом явлении: кусок проводника, длина которого равна четверти длины волны сигнала, представляет для этого сигнала бесконечное сопротивление. На рисунке 3 показана схема грозоразрядника, работающего по этому принципу. Отрезок проводника, идущий от кабельной жилы на землю, равен точно 1/4 длины волны полезного сигнала, то есть является изолятором для данной частоты. Все остальные сигналы, в том числе и импульсные перенапряжения, шунтируются на землю.

Рисунок 3. Устройство защиты коаксиальных линий PRC с четвертьволновой технологией

Гибридная технология использует газовые разрядники в сочетании с другими пассивными элементами: резисторами, конденсаторами, супрессорными диодами. Пример такого устройства показан на рисунке 4.

Рисунок 4. Гибридное устройство защиты коаксиальной линии CXC

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И СФЕРЫ ПРИМЕНЕНИЯ

У каждого решения есть свои особенности и сферы применения. УЗИП на базе газовых разрядников работают в очень широком спектре частот, от постоянного тока до 6 ГГц. Имея очень маленькую собственную емкость, они практически не вносят помех в работу ВЧ тракта. Грозоразрядник на базе четвертьволновой технологии имеет огромную импульсную мощность и способен защитить оборудование даже от прямого удара молнии при очень низком остаточном напряжении.

Исходя из этих особенностей, устройства на базе разрядников применяются для защиты оборудования, работающего в широком диапазоне частот, в том числе и с подачей питания постоянного тока по коаксиальному кабелю. Примером таких устройств может служить УЗИП серииP8AX (рисунок 5), имеющий в своём составе разрядник на максимальный импульсный ток 20 кА (8/20 мкс) с остаточным напряжением менее 600 В. Устройства выпускаются с различными разъёмами.

Рисунок 5. УЗИП P8AX с газовым разрядником и разъёмами типа BNC

Для защиты приемников и передатчиков применяются устройства типа PRC (рисунок 6),изготовленные по четвертьволновой технологии. Они имеют максимальный импульсный ток 100 кА (8/20) и 25 кА (10/350) при остаточном напряжении менее 20 В. Устройство также выпускается с различными разъёмами. При заказе необходимо учитывать диапазон рабочих частот.

Рисунок 6. Четвертьволновой коаксиальный УЗИП типа PRC с разъёмами 7/16

Так как мощные импульсные перенапряжения имеют частоту ниже 1 МГц, то предлагается устройство с гибридной технологией, содержащее в себе, помимо разрядника, фильтр низких частот. Оно работает на частотах выше 125 МГц и имеет низкий уровень остаточного напряжения (менее 100 В). Внешний вид устройства показан на рисунке 7.

Рисунок 7. Устройство защиты высокочастотного оборудования по коаксиальной линии с фильтром низких частот CXP-DCB


Рисунок 8. Частотные характеристики разных серий устройств

ПОДБОР УЗИП

Подбор устройств для защиты оборудования по коаксиальным линиям осуществляется с учётом следующих параметров:

  1. Рабочий диапазон частот.
  2. Максимальное напряжение в линии.
  3. Максимальная передаваемая по кабелю мощность в/ч сигнала и постоянного тока.
  4. Тип используемого разъёма.
  5. Способ заземления.

МОНТАЖ УСТРОЙСТВ ЗАЩИТЫ

Установку грозоразрядников лучше осуществлять на вводе фидера в шкаф или контейнер, чтобы импульсы перенапряжения не попадали внутрь и не наводили помехи на другие линии. Непременным условием эффективной защиты является наличие заземления в здании. Присоединение грозоразрядника к системе заземления и уравнивания потенциалов может осуществляться путём проходного монтажа на заземлённые металлические конструкции (например, стенку металлического шкафа). Если такой возможности нет, то предусмотрен специальный заземляющий болт. В этом случае заземляющий проводник должен быть максимально прямым и коротким и иметь сечение не менее 4 кв. мм.

Для надёжной защиты оборудования необходимо, чтобы антенна располагалась в зоне защиты молниеприёмника, а металлическое основание антенны было надёжно присоединено к системе внешней молниезащиты и заземлено (п. 4.7.3. СО 153-34.21.122-2003).

ЗАЩИТА СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ

В качестве примера рассмотрим вариант защиты системы видеонаблюдения. Так как видеокамеры часто расположены далеко от видеоконцентратора, а коаксиальные кабели проложены в воздухе, то наведённые импульсные перенапряжения на эти линии имеют значительную величину. Для защиты видеооборудования по этим линиям применяются гибридные устройства серии CXC. Обычно УЗИП устанавливают около тех устройств, которые необходимо защитить. Например, если важно защитить и концентратор, и видеокамеры, то УЗИП монтируют с обоих концов кабеля. Защищать видеовхода концентратора необходимо в любом случае, так как приход импульса даже по одной линии приводит к выходу из строя всей системы видеонаблюдения в целом. При большом количестве видеокамер целесообразно применять устройство RAK16-BNC, монтируемое в 19-дюймовую стойку и защищающее сразу 16 линий.

Нельзя забывать о защите системы и по другим цепям, например управления и питания. Для организации комплексной защиты видеооборудования фирма CITEL предлагает устройство VSP-VM, которое защищает коаксиальную линию передачи видеосигнала, цепи питания и управления видеокамеры.

СКАЧАТЬ (ПОСМОТРЕТЬ) КАТАЛОГ ПРОДУКЦИИ CITEL: (ссылка)

Применение УЗИП в слаботочных и информационных цепях

Конструкция и принципы применения УЗИП для защиты информационных и слаботочных сетей от импульсных перенапряжений.

По сравнению с линиями силового питания, они гораздо сильнее подвержены воздействию импульсных перенапряжений, особенно наведённых (индуктивных). Поэтому защите оборудования по этим цепям надо уделять особое внимание. Но прежде чем начать эффективную защиту от этих импульсов, надо понять, откуда они берутся.

КЛАССИФИКАЦИЯ ИМПУЛЬСОВ ПЕРЕНАПРЯЖЕНИЯ В СЛАБОТОЧНЫХ ЦЕПЯХ

Во-первых, это индуктивные наводки на длинные линии. И чем линия длиннее, тем наводка больше. Для уменьшения этих наводок пары сигнальных проводов скручивают и экранируют, а экраны заземляют. Но при рабочих напряжениях порядка 5 В даже небольшой наведённый импульс в 25—30 вольт может привести к выходу оборудования из строя. Поэтому чем ниже напряжение линии и чем она длиннее, тем внимательнее надо подходить к выбору средств защиты от импульсных перенапряжений.
Во-вторых, это кондуктивные импульсы, приходящие по системе заземления при непосредственном ударе молнии рядом с объектом или в систему внешней молниезащиты (рисунок 1), а также непосредственно в линию. Энергия этих импульсов может быть гораздо больше, чем у индуктивных, поэтому при выборе УЗИП надо обращать внимание, способен ли он отводить импульсы с формой волны 10/350 мкс, характерных для прямого удара молнии.

Рисунок 1

Если слаботочная сеть соединяет объекты с независимыми системами заземления, то перенапряжения могут возникать не только в результате грозовой деятельности, но и короткого замыкания питающей электросети одного из объектов на землю. В этом случае разность потенциалов между системами заземления может быть и небольшой, а вот длительность весьма значительна. В результате протекания уравнивающего тока от одной системы заземления к другой по слаботочному проводу, возможен выход из строя не только оборудования, но и самой линии. УЗИПы в этом случае не помогут, а для защиты от таких длительных перенапряжений надо использовать комплекс специальных мероприятий, не входящий в тематику данной статьи.

Наиболее простая схема, применяемая для защиты слаботочных цепей, представлена на рисунке 2. Это трёхэлектродный газовый разрядник, включённый параллельно линии. Система простая, экономичная, имеющая довольно большую импульсную мощность и малую ёмкость. Данную схему применяют для защиты аналогового телефонного оборудования ещё с середины ХХ века.

Рисунок 2

Другая схема, представленная на рисунке 3, создана на базе полупроводниковых устройств. Обладая малым временем срабатывания порядка 2 нс, небольшой ёмкостью и низким остаточным напряжением, схема имеет незначительную импульсную мощность. Применяется для защиты электронного оборудования от слабых наведённых импульсов.

Рисунок 3

Схема, представленная на рисунке 4, двухступенчатая. Первая ступень — это разрядник, который берёт на себя основную энергию импульса.

Вторая ступень - полупроводниковая схема. Для координации работы ступеней применяют резисторы, индуктивности или их сочетание. Это наиболее распространённая схема, которая применяется, в частности, в устройствах серий DLU и DLA производства CITEL. Данная схема может защитить и от других неприятностей. Например, в случае попадания в слаботочную цепь сетевого питания, пробивается разрядник, пропуская через себя большой ток короткого замыкания. В результате этого разрядник нагревается и срабатывает система "fail-safe" (рисунок 5), закорачивая два провода между собой и на землю. При этом надёжно защищается оборудование и одновременно отключается автомат защиты питающей сети, сигнализируя о неисправности.

 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ СЛАБОТОЧНЫХ УЗИП

УЗИП для слаботочных цепей могут иметь разное исполнение: для установки на DIN-рейку, блока для монтажа на стену, в виде 19'' патч-панели для монтажа в стойку. Также они могут отличаться по типу используемых разъёмов.

Типичными представителями устройств на DIN-рейку являются серии DLA (рисунок 6) и DLU(рисунок 7) производства CITEL.

Рисунок 6



Рисунок 7

Вариант УЗИП в виде блока для монтажа на стену представлен на рисунке 8. Возможно подключение до четырех пар проводов. Устройство можно использовать в качестве монтажной проходной коробки.

Рисунок 8

При наличии большого количества линий, которые заходят в 19-дюймовую стойку, удобно использовать устройства групповой защиты PL12 или PL24 на 12 и 24 линии соответственно. При этом защищаются все 4 пары в каждой линии. Внешний вид модуля для установки в 19-дюймовую стойку показан на рисунке 9.

Рисунок 9

ВЫБОР СЛАБОТОЧНЫХ УЗИП

Выбор УЗИП осуществляется по следующим параметрам:

  1. Тип защищаемой слаботочной цепи, используемый протокол передачи данных.
  2. Номинальное рабочее напряжение Un.
  3. Максимальное рабочее напряжение Uc. В характеристиках слаботочных УЗИП обычно указывается максимально допустимое рабочее напряжение постоянного тока. Поэтому для правильной работы линии необходимо, чтобы мгновенное значение напряжения в линии не превышало Uc, указанное в паспорте на УЗИП. Иначе устройство будет воспринимать эти превышения, как импульсы перенапряжения и срезать рабочий сигнал.
  4. Максимальный рабочий ток. Так как большинство УЗИП включаются в защищаемую цепь последовательно, то через них протекает весь рабочий ток цепи. Действующее значение тока не должно превышать значения, указанного в паспорте на УЗИП.
  5. Максимальная рабочая частота (скорость передачи сигнала), а также допустимые для линии индуктивность, ёмкость, сопротивление.
  6. Наличие заземлённого или изолированного от земли экрана.
  7. Место установки УЗИП и используемые при этом способы подключения (винтовые клеммы, врезные контакты, навивка, разъёмы типа RJ).
  8. Количество защищаемых пар на линию, наличие PoE (подача питающего напряжения по сигнальной цепи).
  9. При наличии внешней системы молниезащиты слаботочные УЗИП должны обеспечивать возможность отвода тока грозового разряда силой 2,5 кА при тестовом воздействии 10/350 мкс. (Тест D1 согласно требованиям IEC 61643-21).

На данный момент в мире используется много разнообразных систем передачи данных. В приведенной ниже таблице содержится обзор выпускаемых компанией CITEL устройств для защиты от перенапряжений, предназначенных для использования в сочетании с различными сетевыми стандартами и протоколами передачи данных.

Стандарт Используемый провод DLU DLA
4-20 мA 1 двужильный DLU-24D3 DLA-24D3
Profibus-FMS 1 двужильный, экранированный DLU-12D3 DLA-12D3
Profibus-PA 1 двужильный, экранированный DLU-48D3 DLA-48D3
Profibus-DP 1 двужильный, экранированный DLU-12DBC DLA-12DBC
Interbus 1 двужильный, экранированный DLU-12D3 DLA-12D3
Foundation Fieldbus-Hl 1 двужильный, экранированный DLU-12D3 DLA-12D3
Foundation Fieldbus-H2 1 двужильный, экранированный DLU-48DBC DLA-48DBC
WorldFIP 1 двужильный, экранированный DLU-48DBC DLA-48DBC
Fipway 1 двужильный, экранированный DLU-48DBC DLA-48DBC
LONworks 1 двужильный, экранированный DLU-48DBC DLA-48DBC
Batibus 1 двужильный, экранированный DLU-12D3 DLA-12D3
RS485 1 двужильный, экранированный DLU-06D3 DLA-06D3
RS422 2 двужильных DLU2-06D3 2 x DLA-06D3
RS232 2 двужильных DLU2-12D3 2 x DLA-12D3

По своим техническим характеристикам и возможностям монтажа устройства для защиты от импульсных перенапряжений для слаботочных сетей производства CITEL полностью соответствуют требованиям перечисленных ниже международных стандартов.

IEC 61643-21: Методы испытаний устройств для защиты от перенапряжений, используемых в коммуникационных сетях.

IEC 61643-22: Выбор и установка устройств для защиты от перенапряжений, используемых в коммуникационных сетях.

Аналогичных российских стандартов ещё не разработано, поэтому в части применения УЗИП для защиты слаботочных и информационных сетей можно воспользоваться мировым опытом. В частности, порядок выполнения оценки рисков содержится в стандарте IEC 61643-22.

ТРЕБОВАНИЯ К МОНТАЖУ

Правильный выбор УЗИП — это ещё не всё. Устройства защиты от импульсных перенапряжений надо ещё и правильно смонтировать и подключить, чтобы не было взаимных наводок импульсов с одних проводов на другие. Пример неправильного монтажа представлен на рисунке 10.



Рисунок 10

Здесь провода до УЗИП, то есть «грязные», и после УЗИП, то есть «чистые», идут рядом в одном кабельном канале. В результате взаимной индукции на «чистых» проводах наводятся импульсы и эффективность применения УЗИП значительно снижается.

Выпускаемые концерном CITEL устройства защиты рассчитаны на длительный период эксплуатации и не нуждаются в специальном обслуживании. Для проверки работоспособности и технических параметров защитных устройств может применяться соответствующее оборудование, например CITEL SPT800KE.

В заключении хочется добавить, что защита оборудования от импульсных перенапряжений и помех - это вопрос комплексный и установкой одних УЗИП он не ограничивается. Для нормальной работы УЗИП необходимо наличие системы заземления. Также нельзя забывать и про другие средства защиты, такие как экранирование, грамотная прокладка проводов, уравнивание потенциалов и т. д.
